PGH-2X

min-slider-1

PGH-2X

  • Габарит 2: Типоразмер 5 ... 8
  • Габарит 3: Типоразмер 11 ... 16
  • Максимальное давление 350 бар
  • Максимальный рабочий объем 16 см³
  • Серия изделия 2X
  • Постоянный рабочий объем
  • Низкий уровень шума при работе
  • Незначительная пульсация объемного расхода
  • Высокий КПД даже при небольшом числе оборотов и при небольшой вязкости за счет компенсирования уплотнительной щели
  • Подходит для широкого диапазона вязкости и скорости вращения




Группа
PGH2
Типоразмер
5
6
8
Встроенный
V g
см3
5,24
6,5
8,2
Частота вращения
n min
мин–1
600
600
600
n max
мин–1
3000
3000
3000
Рабочее давление, кратковременное
бар
350
350
350
Расход
qV
 л/мин
7,5
9,3
11,8
Номинальное давление, непрерывное
p N
бар
315
315
315
Масса
m
kg
4,3
4,4
4,6




Группа
PGH3
Типоразмер
11
13
16
Встроенный
V g
см3
11
13,3
16
Частота вращения
n min
мин–1
600
600
600
n max
мин–1
3000
3000
3000
Рабочее давление, кратковременное
бар
350
350
350
Расход
qV
 л/мин
15,8
19,1
23
Номинальное давление, непрерывное
p N
бар
315
315
315
Масса
m
kg
4,8
5
5,3

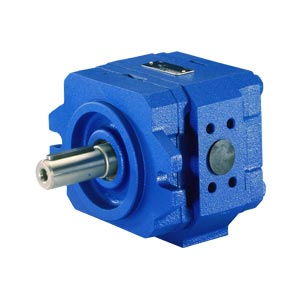

Гидронасосы типа PGH – это шестеренные насосы с внутренним зацеплением с компенсируемым зазором и постоянным рабочим объемом. Вал-шестерня с гидродинамической опорой вращает зубчатое колесо с внутренним зацеплением. Рабочая жидкость в камере всасывания засасывается в открывающиеся полости между зубьями вала-шестерни и зубчатого колеса и подается в камеру нагнетания. Камеры всасывания и нагнетания разделяются элементами радиальной компенсации и зубчатым зацеплением между зубчатым колесом и валом-шестерней.
