PGZ
PGZ
-
Серия изделия 1X
-
Максимальное рабочее давление 15 бар
-
Максимальный рабочий объем 140 см³
-
Насос низкого давления с постоянным рабочим объемом
|
Группа
|
PGZ4
|
|||||||
|---|---|---|---|---|---|---|---|---|
|
Типоразмер
|
20
|
32
|
40
|
50
|
63
|
80
|
||
|
Встроенный
|
V g
|
см3
|
21
|
33,4
|
42,1
|
52
|
64,4
|
84,2
|
|
Частота вращения
|
n min
|
мин–1
|
200
|
200
|
200
|
200
|
200
|
200
|
|
n max
|
мин–1
|
3000
|
3000
|
3000
|
3000
|
2300
|
1800
|
|
|
Расход
|
qV
|
л/мин
|
28
|
46
|
58
|
71
|
88
|
116
|
|
Номинальное давление, непрерывное
|
p N
|
бар
|
15
|
15
|
15
|
15
|
15
|
15
|
|
Масса
|
m
|
kg
|
4,7
|
5,3
|
5,6
|
6
|
6,7
|
7,8
|
|
Группа
|
PGZ5
|
|||||
|---|---|---|---|---|---|---|
|
Типоразмер
|
63
|
80
|
100
|
140
|
||
|
Встроенный
|
V g
|
см3
|
64,4
|
84,2
|
105,3
|
136,3
|
|
Частота вращения
|
n min
|
мин–1
|
200
|
200
|
200
|
200
|
|
n max
|
мин–1
|
3000
|
2300
|
1800
|
1500
|
|
|
Расход
|
qV
|
л/мин
|
88
|
116
|
144
|
186
|
|
Номинальное давление, непрерывное
|
p N
|
бар
|
15
|
15
|
15
|
15
|
|
Масса
|
m
|
kg
|
6,6
|
7,7
|
8,9
|
10,7
|

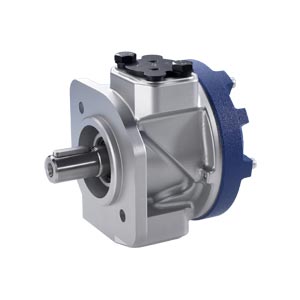

Гидронасосы типа PGZ – это героторные шестеренные насосы с внутренним зацеплением и постоянным рабочим объемом. Вал через поводковый диск приводит в действие зубчатый ротор в указанном направлении вращения. Зубчатый ротор входит в зацепление с зубчатым кольцом и вращается его сонаправлено. В открывающиеся в камеру всасывания промежутки между зубьями всасывается рабочая жидкость. Разделение камеры всасывания и нагнетания осуществляется напротив области зубчатого зацепления посредством радиального зазора, который образуется взаимоскользящими профилями зубьев зубчатого кольца и зубчатого ротора. В зоне нагнетания рабочая жидкость подается в канал нагнетания через уменьшающиеся камеры.
